农村改造电网如何安装?
发布时间:2019-11-07 18:12:56

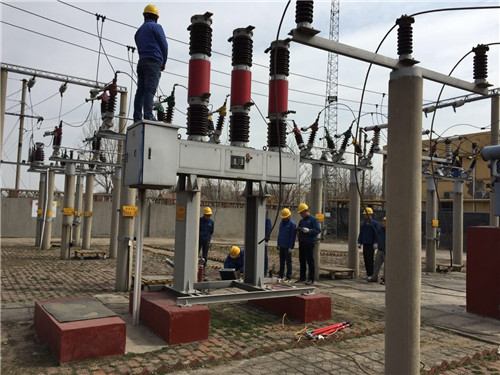

山东电力工程安装

   近来几年以来,随同乡村电网改造工程的推动,我市的配电网络构成变得愈加科学,配电网设施有了明显的改善,但是因为部分配电变压器没有依照标准进行设备,关于配电网络的安全安稳运转发生了影响。山东电力工程安装有限公司根据多年的作业实践经验,关于配电变压器的正确设备提出了几点技术措施。

山东电力工程安装


1、下跌式熔断器的设备

配电变压器的高、低压侧均应装设熔断器。高压侧熔断器的底部对地面的笔直间隔不低于4.5m,各相熔断器的水平间隔不小于0.5m,为了便于操作和熔丝熔断后熔丝管能顺畅地下跌下来,下跌式熔断器的轴线应与笔直线成15%~30%角。低压侧熔断器的底部对地面的笔直间隔不低于3.5m,各相熔断器的水平间隔不小于0.2m。

下跌式熔断器开关熔丝的挑选按“配电变压器内部或高、低压出线管发生短路时能敏捷熔断”的准则来进行挑选,熔丝的熔断时刻有必要小于或等于0.1s。配电变压器容量在100kV?A以下者,高压侧熔丝额外电流按变压器容量额外电流的2~3倍挑选;容量在100kV?A以上者,高压熔丝额外电流按变压器容量额外电流的1.5~2倍挑选。变压器低压侧熔丝按低压侧额外电流挑选。

2、避雷器的设备

影响配电变压器运转的外界要素大多数来自雷电事端。因而,变压器装设防雷设备,应选用无空隙组成绝缘外套金属氧化物避雷器,其工频电压耐受能力强,密封性好,保护特性安稳。一期农网中发现许多避雷器都设备在变压器上(高压侧瓷套管处),而且避雷器间用铁板衔接,这种做法是过错的。

高压侧避雷器应设备在高压熔断器与变压器之间,并尽量接近变压器,但有必要坚持距变压器端盖0.5m以上,这么不只削减雷击时引下线电感对配变的影响,且又可以防止整条线路停电进行避雷器保护维修,还可以防止避雷器爆破损坏变压器瓷套管等。别的,为了防止低压反变换波和低压侧雷电波侵入,应在低压侧配电箱内装设低压避雷器,然后起到保护配电变压器及其总计量设备的效果。避雷器间运用截面不少于25mm2的多股铜蕊塑料线衔接在一起。为防止雷电流在接地电阻上的压降与避雷器的残压叠加在一起,效果在变压器绝缘上,应将避雷器的接地端、变压器的外壳及低压侧中性点用截面不少于25mm2的多股铜蕊塑料线衔接在一起,再与接地设备引上线相衔接。

3、接地设备

在现在的农网改造中,乡村小容量变压器布点多,雷雨时节10kV配电变压器经常遭受雷击,因为接地电阻过大,达不到规程规定值,雷电流不能敏捷泄入大地,形成避雷器本身残压过高,或在接地电阻上发生很高的电压降,导致变压器焚毁事端。因而,接地设备的接地电阻有必要契合规程规定值。对10kV配电变压器:容量在100kV?A及以下,其接地电阻不该大于10Ω;容量在100kV?A以上,其接地电阻不该大于4Ω。接地设备施工结束应进行接地电阻测验,合格后方可回填土。一起,变压器外套有必要杰出接地,外壳接地运用螺栓拧紧,不可用焊接直接焊牢,以便维修。

接地设备的地下部分由水平接地体和笔直接地体构成,水平接地体通常选用4根长度为5m的40mm×4mm的扁钢,笔直接地体选用5根长度为2.5m的50mm×50mm×5mm的角钢别离与水平接地每隔5m焊接一处。

水平接地体在土壤中埋设深为0.6~0.8m,笔直接地体则是在水平接地体基础上打入地里的。接地引上线选用40mm×4mm扁钢,为了检查便利和用电安全,用于柱上式设备的变压器,引上线衔接点应设在变压器底下的槽钢方位。

4、变压器台区引落线

新建和改造配电变压器的引落线均应选用多股绝缘线,其截面应按变压器的额外容量挑选,但高压侧引落线铜芯不该小于16mm2,铝芯不该小于25mm2,根绝运用单股导线及不合格导线。一起应思考引落线对周围建筑物的安全间隔。

变压器设备在电力体系中处于主要的位置,其运转、维修和保护的好坏,直接关系到供电公司的经济效益、社会形象和用户的用电质量,关系到广阔用户的电能质量,也关系到全部体系的安全程度。因而,变压器设备一定要挑选像山东东方圣阳电力有限公司。登录网址http://www.dfsydl.com/了解更多信息
