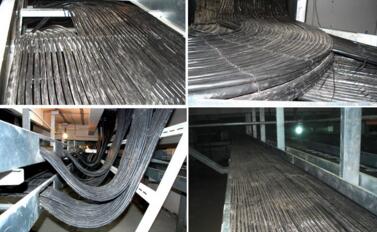

电缆桥架是一种托敷电缆的支持件，安装比较简单，修理改造也很便利，在弱电工程中，使用非常遍及。桥架由直线段（长1—4m不等）、三通、四通、弯头、支架、引下安装和连接片等构成。电缆桥架通常分为梯形、槽式、托盘式三种方式。本工程桥架悉数选用槽式桥架。桥架内、外外表悉数采用电镀处理。

1、安装前准备工作

电缆桥架的型号和规格在施工图中现已断定，其敷设线路在施工图中仅仅示意性的，关于线路的精确长度、三通、四通等通常不作表示。这就要经过复测，断定各部分的精确长度，配件数量、支吊架的制造尺度，经过复测后提出备料方案。

2、定型支架安装

定型支架由主柱和托臂两部分构成，主柱采用钢膨胀螺栓固定在梁或顶板上，托臂挂固在立柱上面。立柱由角钢加工而成，上面有成排的长方形孔，能够调整托壁的标高。

托臂的长度与桥架的宽度持平。托臂选用立柱上安装。

3、桥架的撑请求

桥架水平敷设时，支持距离通常为1.5--3m，笔直敷设时固定在建筑物构体上的距离宜小于2m。

金属线槽敷设时，在下列情况下设置支架或吊架：线槽接头处；距离3m；离开线槽两端口0.5m处；转弯处。

塑料线槽底固定点距离通常为1m。

沟槽和格形线槽必须交流。

沟槽盖板可敞开，并与地上齐平，盖板和插座出口处应采取防水措施。

沟槽的宽度宜小于600 mm。

4、引下安装安装

电缆进出桥架，应经过引下安装，引下安装的作用是维护电缆，添加电缆的曲折半径，根据电缆引下的方位挑选引下安装的方式，采用现场加工，引下安装中的钢管两端口，应装设橡皮护线圈。电缆引下安装卡固在桥架上，在设有引下安装处，应增设加强支、吊架。
