电力工程安装中电缆敷设依照功能和用处，电缆可分为电力电缆、操控电缆、通讯电缆等。按电压可分为500V、1000V、6000V、10000V，以及更高电压的电力电缆。

电力电缆是用来运送和分配大功率电能用的。操控电缆是在配电装置中传递操作电流、衔接电气仪表、继电维护和操控主动回路用的

电缆敷设办法有以下几种：

（1）埋地敷设

电力工程安装中将电缆直接埋设在地下的敷设办法称为埋地敷设。埋地敷设的电缆有必要运用铠装及防腐层维护的电缆，裸装电缆不允许埋地敷设。通常电缆沟深度不超越0.9m，埋地敷设还需要铺砂及在上面盖砖或维护板。

埋地敷设电缆的程序如下：

测量画线—开挖电缆沟—铺砂—敷设电缆—盖砂—盖砖或维护板—回填土—设置标桩。

（2）电缆沿支架敷设

电力工程装置中电缆沿支架敷设通常在车间、厂房和电缆沟内，在装置的支架上用卡子将电缆固定。 电力电缆支架之间的水平间隔为1m，操控电缆为0.8m。电力电缆和操控电缆通常能够同沟敷设，电缆垂直敷设通常为卡设，电力电缆卡距为1.5m，操控电缆为1.8m。

（3）电缆穿维护管敷设

电力工程装置中将维护管预先敷设好，再将电缆穿入管内，管道内径不应小于电缆外径的1.5倍。通常用钢管作为维护管。单芯电缆不允许穿钢管敷设。

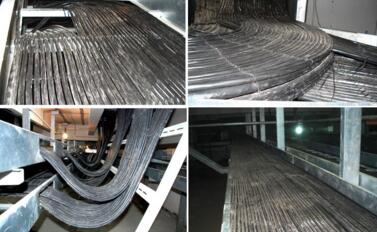

（4）电缆桥架上敷设

电力工程装置中电缆桥架是架起电缆的一种构架，经过电缆桥架把电缆从配电室或操控室送到用电设备。

电缆桥架的长处是制造工厂化、系列化，质量容易操控，装置便利，装置后的电缆桥架及支架整齐漂亮。

电力工程装置中电缆桥架是由托盘、梯架的直线段、弯通、附件以及支吊架等构成，是用以支承电缆的连续性刚性构造体系的总称。
