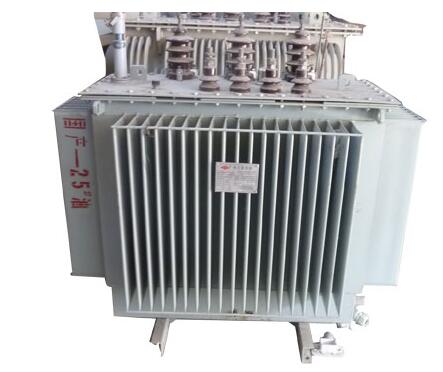

电力工程安装中的变压器实验项目介绍
发布时间:2019-11-07 18:28:35
之前我们讲了
电力工程安装中变压器的调试实验,但是由于篇幅问题讲的不够完全,今天我们把变压器的实验项目继续介绍下去。
测量与铁芯绝缘的各紧固件及铁芯接地线引出套管对外壳的绝缘电阻
应符合下列规定:进行器身检查的变压器,应测量可接触到的穿芯螺栓、辄铁夹件及绑扎钢带对辄铁、铁芯及绕组压环的绝缘电阻;当采用2500V兆欧表测量,持续时间1分钟,应无闪络及击穿现象;当铁辄梁及穿芯螺栓一端与铁芯连接时,应将连接片段开后进行试验;铁芯必须为一点接地。
检查相位
1、测量目的:在电力系统中,变压器的相序和相位是否一致,直接关系到它们能否并列运行,所以在三相电力系统中,常常需要测量设备的相序和相位、以确定其运行方式。
2、测量方法:
对于高压系统测量相序的方法采用电阻定向杆法。
用电阻定向杆测定相位用电阻定向杆定相位时,将定相的两杆分别接向两侧,当电压表“V"的指示接近为零时,则对应的两侧属于同相;若电压表“V"的指示接近或大于线电压时,则对应的两侧属于异相。
3、测量注意事项
A绝缘杆、棒应符合安全工具的使用规定,引线问及对地应有足够的安全距离。
B操作人和读表人应站在绝缘垫上,所处的位置应有足够的安全距离,并在试验负责人的指挥和监护下进行工作。
冲击合闸试验
额定电压下的冲击合闸试验在送电时进行,应冲击三次,每次间隔5分钟。
到了这里电力工程安装中变压器的调试实验项目就讲完了。希望我们的分享可以帮助到有需要的朋友。
