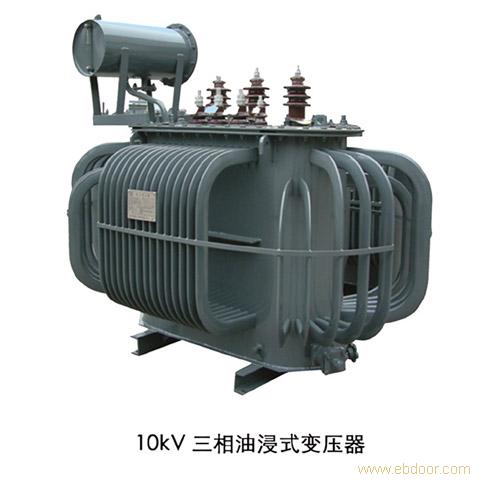

1、跌落式熔断器的安装

配电变压器的高、低压侧均应装设熔断器。高压侧熔断器的底部对地面的垂直距离不低于4.5m,各相熔断器的水平距离不小于0.5m,为了便于操作和熔丝熔断后熔丝管能顺利地跌落下来,跌落式熔断器的轴线应与垂直线成15%～30%角。低压侧熔断器的底部对地面的垂直距离不低于3.5m,各相熔断器的水平距离不小于0.2m。

跌落式熔断器开关熔丝的选择按“配电变压器内部或高、低压出线管发生短路时能迅速熔断”的原则来进行选择,熔丝的熔断时间必须小于或等于0.1s。配电变压器容量在100kV?A以下者,高压侧熔丝额定电流按变压器容量额定电流的2～3倍选择;容量在100kV?A以上者,高压熔丝额定电流按变压器容量额定电流的1.5～2倍选择。变压器低压侧熔丝按低压侧额定电流选择。

2、避雷器的安装

影响配电变压器运行的外界因素大部分来自雷电事故。因此,变压器装设防雷装置,应选用无间隙合成绝缘外套金属氧化物避雷器,其工频电压耐受能力强,密封性好,保护特性稳定。一期农网中发现很多避雷器都安装在变压器上(高压侧瓷套管处),并且避雷器间用铁板连接,这种做法是错误的。

高压侧避雷器应安装在高压熔断器与变压器之间,并尽量靠近变压器,但必须保持距变压器端盖0.5m以上,这样不仅减少雷击时引下线电感对配变的影响,且又可以避免整条线路停电进行避雷器维护检修,还可以防止避雷器爆炸损坏变压器瓷套管等。另外,为了防止低压反变换波和低压侧雷电波侵入,应在低压侧配电箱内装设低压避雷器,从而起到保护配电变压器及其总计量装置的作用。避雷器间应用截面不少于25mm2的多股铜蕊塑料线连接在一起。为避免雷电流在接地电阻上的压降与避雷器的残压叠加在一起,作用在变压器绝缘上,应将避雷器的接地端、变压器的外壳及低压侧中性点用截面不少于25mm2的多股铜蕊塑料线连接在一起,再与接地装置引上线相连接。

3、接地装置

在目前的农网改造中,农村小容量变压器布点多,雷雨季节10kV配电变压器经常遭受雷击,由于接地电阻过大,达不到规程规定值,雷电流不能迅速泄入大地,造成避雷器自身残压过高,或在接地电阻上产生很高的电压降,引起变压器烧毁事故。因此,接地装置的接地电阻必须符合规程规定值。对10kV配电变压器:容量在100kV?A及以下,其接地电阻不应大于10Ω;容量在100kV?A以上,其接地电阻不应大于4Ω。接地装置施工完毕应进行接地电阻测试,合格后方可回填土。同时,变压器外套必须良好接地,外壳接地运用螺栓拧紧,不可用焊接直接焊牢,以便检修。

接地装置的地下部分由水平接地体和垂直接地体组成,水平接地体一般采用4根长度为5m的40mm×4mm的扁钢,垂直接地体采用5根长度为2.5m的50mm×50mm×5mm的角钢分别与水平接地每隔5m焊接一处。

水平接地体在土壤中埋设深为0.6～0.8m,垂直接地体则是在水平接地体基础上打入地里的。接地引上线采用40mm×4mm扁钢,为了检测方便和用电安全,用于柱上式安装的变压器,引上线连接点应设在变压器底下的槽钢位置。登录网址http://www.dfsydl.com/y了解更多信息
