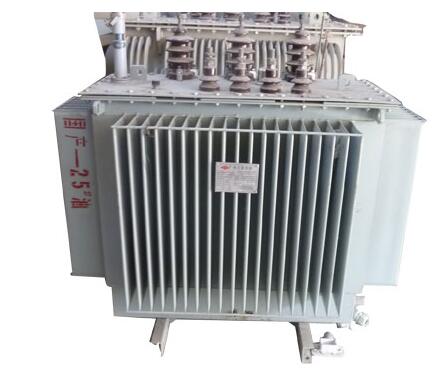

电力工程安装中变压器绕组连同套管的直流电阻实验
发布时间:2019-11-07 18:28:38
1、电力工程安装中测量应在各分接头的所有位置上进行,1600KVA及以下各相测得的相互差值应小于平均值的4%;线间测得相互差值应小于平均值得2%;变压器的直流电阻,与同温下产品出厂实测数值比较,相应变化不应大于2%。
2、电力工程安装中测量变压器绕组直流电阻的目的:检查绕组接头的焊接质量和绕组有无匝间短路;电压分接开关的各个位置接触是否良好及分接开关实际位置与指示器位置是否相符;引出线有无断裂;多股导线并绕的绕组是否有断股等情况。变压器绕组的直流电阻是变压器在交接试验中不可少的试验项目。对于带负载调压的电力变压器,需用电动操作来改变分接开关的位置。
3、验方法:变压器绕组直流电阻的测量,使用变压器直流电阻测试仪5503。该变压器直流电阻测试仪是新一代便携式变压器直流电阻测试仪。仪器操作简单(仅需轻触二个按键)测试全过程由软件完成,测试数值稳定准确,不受人为因素影响,仪器显示采用背光的点阵图形液晶显示器,满足不同的测试环境,具有完善的反电势保护功能和现场抗干扰能力,完全适用于从配电变压器到大型电力变压器的直阻快速测试。
4、电力工程安装中变压器绕组连同套管的直流电阻实验注意事项
由于影响测量结果的因素很多,如测量表计,引线、温度、接触情况和稳定时间等。因此,应注意以下事项:
A测量仪表的准确度应不低于0.5级;
B连接导线应有足够的截面,且接触必须良好;
C测量高压变压器绕组的直流电阻时,其他非被测的各电压等级的绕组应短路接地,防止直流电源投入或断开时产生高压,危及安全。
D测量时由于变压器绕组电感较大,电流稳定所需的时间较长,为了测量准确,必须等待稳定后再读数。
