变电器在电力工程安装中的规范要求
发布时间:2019-11-07 18:28:45
之前我们讲了很多关于
电力工程安装时的规范,那么控制柴油发电机、变压器等变电设备安装有什么样的要求呢?下面我们一起来跟随山东电力工程安装公司来了解一下:
1).电力工程安装中变压器低压侧中性点、箱式变电所的N母线和PE母线均与接地装置引出的接地干线直接连接;变压器箱体、干式变压器的支架或外壳应接地(PE);所有连接应可靠、紧固件及防松部件齐全。
2).箱式变电所及落地式配电箱的基础应高于室外地坪,周边排水畅通。用地脚螺栓固定的螺帽齐全,拧紧牢固;自由安置的应垫平放正。

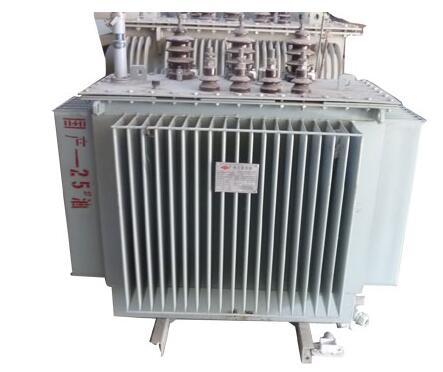

3).电力工程安装中变压器安装轴线位置应正确、附件齐全。
4).有载调压开关的变压器应按产品技术文件要求检查传动部分,其润滑应良好,动作灵活,点动给定位置与开关实际位置一致,自动调节符合产品技术文件要求。
5).电力工程安装中箱式变电所内外涂层完整,无损伤,有通风口的风口防护网完好,高低压柜内部接线完整,低压每个输出回路标记清晰、名称准确。
6).柴油发电机馈电线路连接后,两端相序必须与原供电系统的相序一致;发电机中性线(工作零线)应与接地干线直接相连、螺栓防松部件齐全,且有标识。
7).电力工程安装中发电机组至低压配电柜馈电线路的相间、相对地间的绝缘电阻值与不间断电源装置间连接的线间、线对地间绝缘电阻值均应大于0.5MΩ;塑料绝缘电缆馈电线路直流耐压试验为2.4KV,时间15分钟,泄漏电流稳定,无击穿现象。
8).电力工程安装中发电机本体和机械部分及不间断电源装置的可接近裸露导体应接地(PE)或接零(PEN)可靠,且有标识。
