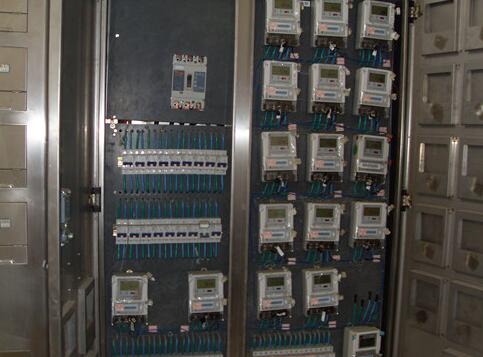

在电力工程安装中控制配电箱或者控制箱的安装都是非常重要的工作。在整个工程中又因为工作量很大，那么肯定是有一些相关的规范的，这样既有利于安装，又有利于以后的检修。下面我们一起来看一下控制配电箱、控制箱的安装规范：

1).电力工程安装中柜、屏、台、箱、盘的金属框架及基础型钢必须接地（PE）或接零（PEN）可靠；门和框架的接地端子与装有电器的可开启门之间应有裸编织铜线连接，且有标识。

2).配电箱安装应牢固，其垂直偏差小于3mm。配电箱（盘）内外应清洁整齐，油漆完整，规格型号与图纸相符，严禁用气割，活动门应有软线接地，其二端应用卡子固定。

3).柜、屏、台、箱、盘间线路的线间和线对地间绝缘电阻值，馈电线路必须大于0.5MΩ；二次回路必须大于1MΩ。

4).电力工程安装中照明配电箱（盘）安装时，内部配线整齐，且无绞接，导线连接紧密、不伤芯线、不断股，垫圈下螺栓两侧压的导线截面相同，同一端子上导线连接不多于2根，防松垫圈等部件齐全。

5).照明配电箱（盘）内开关动作灵活可靠，带漏电保护的回路，动作电流不大于30mA,动作时间不大于0.1S。

6).电力工程安装中照明配电箱（盘）内，分别设置零线（N）和保护地线（PE线）的汇流排，零线和保护接地线分别经汇流排配出。

7).柜、屏、台、箱、盘间配线：电流回路应采用额定电压不低于750V，芯线截面积不小于2.5mm2的铜芯绝缘线缆；除电子元件回路及类似回路外，其他回路应采用额定电压不低于750V，芯线截面不小于1.5mm2的铜芯绝缘线缆，不同电压等级、交流、直流线路及计算机控制线路应分别绑扎，且有标识。

8).电力工程安装中低压成套配电柜交接试验应符合下列规定：每路配电开关及保护装置的规格、型号、应符合设计要求。相间和相对地间绝缘电阻值应大于0.5MΩ；电气装置的交流工频耐压试验电压为1KV。当绝缘电阻值大于10MΩ时，可采用2500V兆欧表摇测替代，试验持续时间1分钟，无击穿闪络现象。
